特點

■ 電壓輸出範圍:

0~100V/600V/1200V/1800V

■ 電流輸出範圍:

0~540A

■ 功率輸出範圍:

6kW /12kW / 18kW

■ 雙象限操作於電源及負載，

二合一的雙向直流電源供應器

■ 3U/18kW高功率密度

■ 簡易主/從並聯&串聯*1操作可達540kW

■ 定功率操作下允許多種電壓和電流組合輸出

■ 可自動程序電壓/電流步驟輸出功能

■ 電壓及電流斜率控制

■ 快速暫態反應時間<1.5ms

■ 低輸出漣波雜訊

■ 直觀式觸控面板人機操作介面

■ 標準配置USB、LAN、APG控制介面，

可選購CAN、GPIB控制介面

■ 三相四線式通用交流入電: 200~480 Vac

■ 太陽電池陣列模擬功能 (選配)

*1: 100V/600V型號支援串聯

1200V/1800V型號支援並聯可達540kW

應用範圍

■ 充放電測試及長時間壽命測試，如雙向車載

充電器、DC-DC轉換器、儲能PCS等

■ 馬達驅動器DC-AC供電及能量回饋測試

■ 符合LV123/LV148法規之車用部件電器

預先測試

■ 應用於微網實驗室之電池模擬電源

■ 高壓1500V組串式逆變器測試

Chroma 62000D系列雙向可程控直流電源供應器兼具電源及負載特性，雙象限操作，可允許待測物的能量饋入此電源，適用於新能源之儲能系統測試，如光伏/儲能混合式逆變器、電池儲能變流器(PCS)等測試於模擬儲能電池之充電與放電轉換。62000D也適用新能源車應用之雙向車載充電器(BOBC)、雙向直流轉換器、DC-AC馬達驅動器等電源管理系統，藉以取代電池達到雙向的電源轉換模擬測試。

傳統直流電源於馬達驅動器測試時，需搭配二極體於輸出防止逆灌，以及需增加電子負載作為馬達煞車時或下坡運轉時的逆灌電流消耗負載。而62000D系列雙向直流電源供應器可作為直流電源輸出，亦可作為直流電子負載操作，具一機雙用，滿足馬達驅動器測試，節省體積空間及簡易配置，更能將逆灌能量回饋至電網，達到節能效益，同時針對跨象限的暫態響應能力，62000D擁有高速的暫態響應時間小於1.5ms(-90% to+90%)。

62000D系列雙向直流電源包含9個不同的機型，3U高度內含18kW為領先業界之高功率密度設計，單機輸出功率範圍從6kW到18kW，輸

出電流範圍可達±540A，電壓範圍至1800V。62000D可由主從控制簡易均流並聯10台儀器，達180kW供大功率應用。

62000D系列雙向直流電源具有100步驟可編程設定，使用者可透過List Mode自訂編輯所需輸出波形，且62000D系列並具有高斜率控制，

可滿足許多測試需求，例如部分新能源汽車零部件測試法規LV123、LV148等測項所需，搭配Chroma Softpanel軟體介面，使用者更可一鍵

操作輸出測試。

6 2 0 0 0 D 系列雙向直流電源為通用電壓200~480Vac輸入，具主動式PFC低電流諧波饋網，尤其在高功率測試環境下明顯節省用電成本

及電力系統配置、降低測試環境溫度，適用於全球各地區電力系統，並可選擇多種控制方式，支援數位USB/LAN/CAN/GPIB通訊介面及類比

APG介面。

訂購資訊

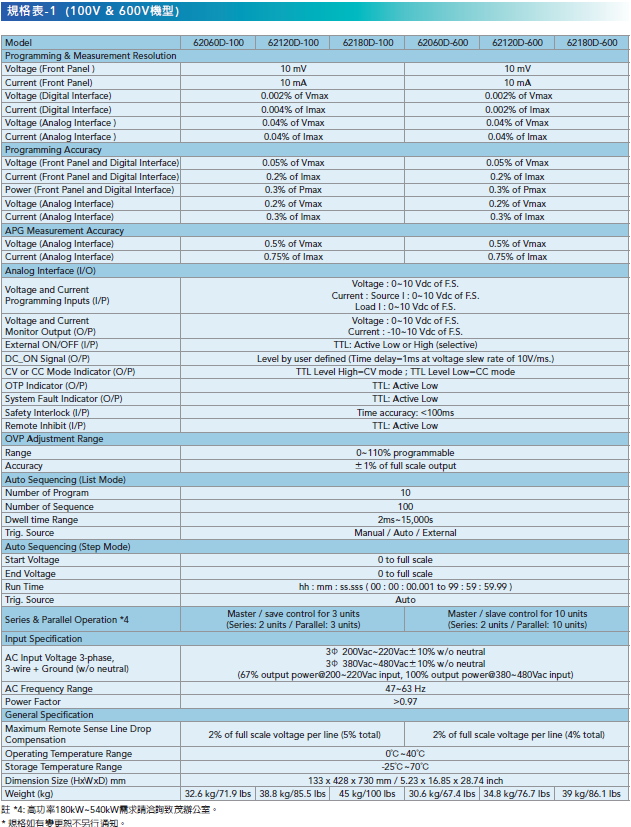

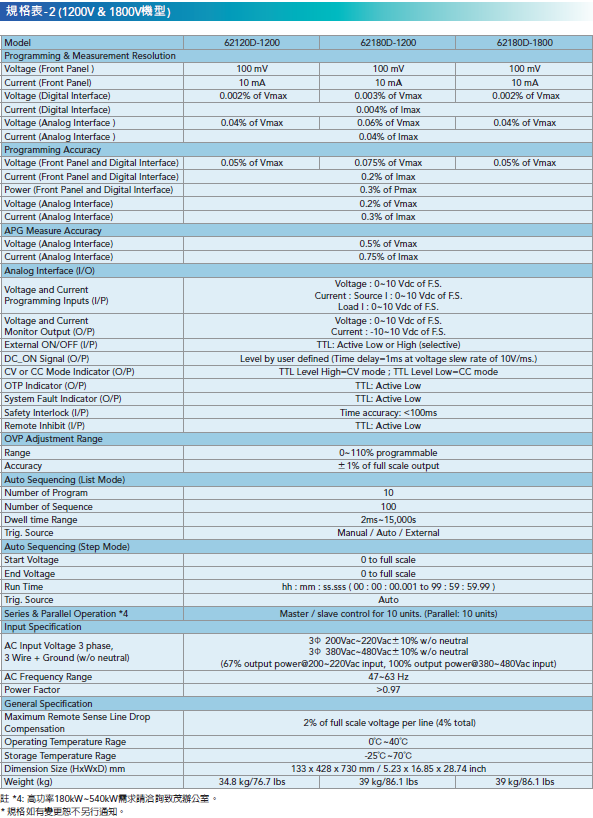

62000D Series : 雙向可程控直流電源供應器

62060D-100 : 雙向可程控直流電源供應器 100V/180A/6kW

62120D-100 : 雙向可程控直流電源供應器 100V/360A/12kW

62180D-100 : 雙向可程控直流電源供應器 100V/540A/18kW

62060D-600 : 雙向可程控直流電源供應器 600V/40A/6kW

62120D-600 : 雙向可程控直流電源供應器 600V/80A/12kW

62180D-600 : 雙向可程控直流電源供應器 600V/120A/18kW

62120D-1200 : 雙向可程控直流電源供應器 1200V/40A/12kW

62180D-1200 : 雙向可程控直流電源供應器 1200V/40A/18kW

62180D-1800 : 雙向可程控直流電源供應器 1800V/40A/18kW

A620039 : GPIB控制介面卡

A620045 : CAN控制介面卡

A620046 : 62000D軟體操作介面

B620003: 選配太陽電池陣列模擬功能於型號62180D-1800(出廠安裝)
