特點

■ 功率規格

61809: 9kVA

61812: 12kVA

61815: 15kVA

■ 電壓規格: 0~350V

■ 頻率規格: 30Hz~100Hz/DC

■ 3U高度具備最大15kVA之高功率密度設計

■ 全觸控面板搭配直觀的UI 設計

■ 可選擇單相、三相輸出模式

■ 提供額定視在功率回灌能力，

經轉換可回收至電網

■ 符合EV、PV inverter及Smart Grid

相關產品測試應用

■ 可設定電壓和頻率的輸出變動率

■ 可設定電壓和電流的輸出限制

■ 可設定電壓波形0~360度開關機角度

■ 輸出電壓變化的同步TTL信號

■ LIST、STEP、PULSE模式做測試電源

擾動 (PLD) 模擬

■ 諧波和間諧波的失真波形合成

■ 參數量測功能包括各階電流諧波成份

■ 全球通用的輸入電壓規格

■ 標配遠端介面 USB、LAN

■ 選配遠端介面 GPIB、CAN

■ 可透過並聯模式提供更大輸出功率

(三相模式)

■ 回收式交流負載功能 (選配)

61809/61812/61815機種為Chroma 61800回收式電網模擬電源系列中， 功率為9kVA/12kVA/15kVA的電源測試儀器產品。此機種以3U機體高度具備最大15kVA輸出功率，實現高功率密度設計；且具有單相、三相輸出模式；輸出電壓範圍可達相電壓350V、線電壓606V，透過單相三線配置可達單相電壓700V；此外更可透過主從控制實現多台單機並聯組合，提供更大輸出功率以滿足測試需求。

Chroma 61809/61812/61815機種具備能源回收功能，可提供使用者完善的節能方案。待測物在測試中所產生的能量，經由機器可高效率回饋到電網，而不是在測試過程以熱能消耗，達成環保節能的目的。藉此，61809/61812/61815可適用於市面上各項綠能相關產業測試，如太陽能逆變器、儲能系統(ESS)、電力調節系統(PCS)、微電網(Micro grid)、電力相關硬體迴路模擬(PHIL)、電動車電源設備(EVSE)、車載充電器(OBC)及雙向車載充電器(BOBC)等等。法規測試部分，61809/61812/61815機種適用於電動車對電網測試(V2G)、電動車對負載測試(V2L)、電動車對住家放電測試(V2H)、能源儲存系統測試 (ESS)、IEC 61000-3-2/-3-3/-3-11/-3-12 (國際法規對於交流電壓測試需求)、IEEE

1547/IEC 62116(綠能發電相關國際規範)。

Chroma 61809/61812/61815機種使用全數位式控制技術，可在最大相電壓350V及頻率30Hz到100Hz的輸出範圍下提供最大功率，所有型號都可輸出非常純淨的正弦波，可在50Hz/60Hz滿載輸出下低於0.5%總諧波失真率；此外不僅可輸出純交流電壓，還有直流輸出模式以及交流加直流輸出模式，可擴大應用於純直流電測試，以及交流電含直流偏壓成份的測試應用；電流輸出能力可提供方均根電流的3倍峰值電流，適用於待測物的輸入湧浪電流測試。

61809/61812/61815可提供精密的測量功能，如RMS電壓、RMS電流、實功率、功率因素、電流波峰因素等，應用先進的DSP技術，可測

量THD和50階的電流諧波成份；此外還可應用LIST、PULSE和STEP 高階編程功能來模擬交/直流電源擾動(PLD) 測試，也可透過SYNTHESIS (

合成)功能來編輯不同的諧波分量，再組成使用者自身需求的各項失真波形。

61809/61812/61815使用5吋LCD全觸控螢幕，搭配直觀簡便的UI介面可讓使用者快速熟悉儀器操作；遠端介面則有USB、LAN、及選

配的GPIB或CAN介面，可藉由電腦和ChromaSoftpanel軟體進行快速的數位控制；此外Chroma也提供儀器的控制驅動器，使用者可藉

由LabVIEW軟體來做控制系統的程式整合應用。

訂購資訊

61809: 回收式電網模擬電源 9kVA

61812: 回收式電網模擬電源 12kVA

61815: 回收式電網模擬電源 15kVA

A618001: 61800系列電腦圖形化操作介面

A620039: GPIB 遠端介面 (選配)

A620045: CAN 遠端介面 (選配)

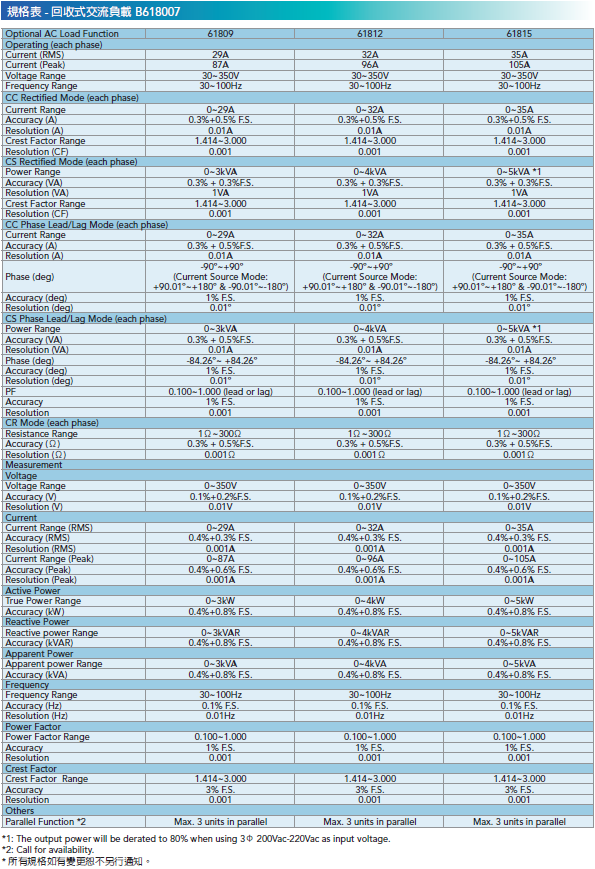

B618007: 回收式交流負載功能 (選配)
