GS820配备2个模拟通道，每个通道由恒压源VS、恒流源IS、电压计VM和电流计IM组成。两个发生源测量通道相互隔离。

应用示例  DC电压/电流基准、脉冲电压/电流源 V-I迹线追踪、半导体参数测试 可编程任意波形发生 电负载、电阻测量 生产测试

四象限运行，包括“输出”(电流输出)和“吸入”(电流吸入)运行，量程最高可达7V/3.2A或18V/1.2A。输出和测量分辨率为5.5位。其它特点包括：

隔离2通道发生源和测量功能 发生源和测量量程：7V/3.2A或18V/1.2A 最小量程为200-nA，分辨率可达1-pA 可生成最多100,000点间隔为100-μs的任意波形 通过主从同步链路扩展通道 高速测试 16位数字I/O(型号765602)

2通道显示示例 (256x64点矩阵显示)

发生源和测量量程

四象限运行，包括“输出”(电流输出)和“吸入”(电流吸入)运行，量程最高可达7V/3.2A或18V/1.2A。输出和测量分辨率为5.5位。

电压量程：      200mV、2V、7V和18V 最大输出电流：     ±3.2A(输出电压±7V或以下) ±1.2A(输出电压±18V或以下) 电流量程：      200nA、2μA、20μA、200μA、2mA、20mA、200mA、1A和3A 最大输出电压： ±18V(输出电流±1.2A或以下) ±7V(输出电流±3.2A或以下)

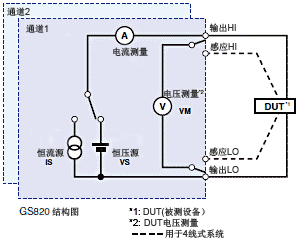

GS820的构成和功能

GS820配备2个模拟通道，每个通道由恒压源VS、恒流源IS、电压计VM和电流计IM组成。

两个发生源测量通道相互隔离。




发生源和测量功能   电压源和电流测量(VS & IM) 电流源和电压测量(IS & VM) 电压源(VS) 电流源(IS) 电压计(VM) 电流计(IM) 电阻计(IS&VM) 每个通道都可选择这些功能并任意组合。 通过在本地感应和远程感应之间切换，可以实现二线或四线制的电压感应。

发生源与测量功能的组合

组合使用两个通道的发生源和测量功能，以满足各种测试要求。






发生源和测量时序

基本的发生源和测量时序

GS820使用内部定时器或外部输入信号等触发输入执行信号发生和测量。收到触发信号时，GS820经过发生源延迟时间后开始生成信号，再经过一段测量延迟时间后根据指定的积分时间执行测量。可在0.001PLC~25PLC的范围内设置测量积分时间*2。此外，GS820还提供自动零位测量功能，此功能在测量后测量内部零位基准并执行实时偏置校正。自动零位测量的积分时间等同于测量积分时间设置。

使用多种触发源设置时序

GS820可以分别设置信号发生触发源和测量触发源。信号发生触发源可以使用两种类型的恒定周期定时器和一个外部信号输入。除了这些触发源以外，发生源变化点和扫描结束点也可以用作测量触发源。由于可以按通道分别设置发生源触发和测量触发，GS820适合各种连接条件和定时组合下的信号发生和测量。此外，还可以使用外部信号或程序事件进行辅助触发。发生源延迟、测量延迟和积分时间可以按通道分别设置。








发生源与测量的异步操作

GS820提供各种触发源，使发生源和测量操作能够异步进行。在下图所示的例子中，发生源和测量功能使用不同的定时器，一个发生源周期内执行多次测量。










扫描功能1

预设扫描 GS820的电压/电流发生部分以DC发生模式或脉冲发生模式工作。每个发生模式都有预设的操作模式，如连续输出、线性扫描和对数扫描，用户只需设定简单的参数即可执行扫描操作。在各扫描模式下，输出电平的最小变化间隔为100-μs*1。

*1：最小程序周期


100μs：关闭测量功能时

500μs：打开测量功能、使用两个通道并关闭自动零位时

扫描功能2

最多100,000点的任意波形发生，同步扫描控制参数

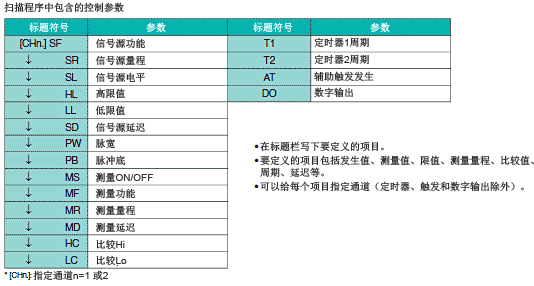

除了上述预设扫描功能外，GS820还具备可编程扫描功能，允许用户定义扫描样式。用户可以使用电子表格或文本编辑器创建或编辑最多100,000点的任意波形数据(CSV格式)。除了发生源电平外，GS820还能扫描定时和控制参数。因此，在发生波形的同时，可同步执行控制序列。在可编程扫描模式下，扫描程序的最小变化间隔为100-μs*1。

*1：最小程序周期

100μs：关闭测量功能时

500μs：打开测量功能、使用两个通道并关闭自动零位时

此值不包含对应于控制参数的硬件运行时间。

编辑测试序列

(适用于自动测试设备)

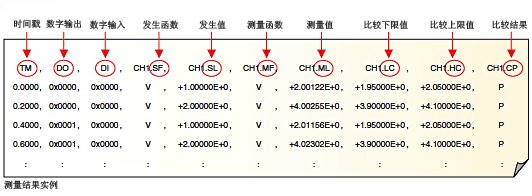

GS820允许您编辑测试序列，适用于在生产线上进行自动测试。用户可以编写用于自动测试的关键程序文件参数，如信号发生值、测量值、比较值上限、比较值下限、比较结果、控制位输出等。程序文件为CSV格式，可在常用电子表格软件中编辑和查看。












测试速度

缩短生产线测试总时间。GS820加快了生产线测试的速度。以下是测试速度的测量结果(参考数据)。

测试速度的测量值(参考数据)*1

*1: 测量环境

Core 2 Duo处理器2.33GHz、USB2.0、使用LabView

通道扩展

使用主从配置扩展到最多10个通道



多台GS820可以按如下所示进行连接，作为多通道发生源测量单元。通过主-从配置，只需访问主机，即可设置和收集所有相连通道的程序数据。主机可以(1)将发生源数据配发到从机，或(2)收集和合并所有从机的测量数据。通过连接专用的触发信号线，可实现所有通道完全同步。

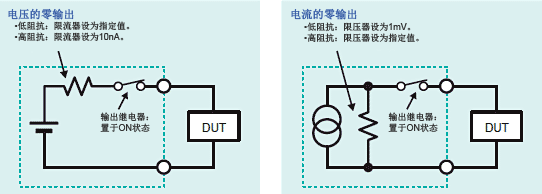

电压和电流的零位发生功能

无颤震快速断开负载



GS820零电平发生功能可生成零电压或零电流，并可控制限流器/限压器以限制负载电流。在零电平发生状态下，GS820停止向负载施加电压或电流，即使输出继电器开启也会断开与DUT的连接。此功能可避免因输出继电器的颤震和触点寿命而引发的问题，缩短了打开/关闭输出的时间。
