AQ6375B是一款波长可覆盖2μm以上范围的长波长台式光谱分析仪。 它专为一直苦于无长波长测量仪器可用的工程师和研究人员而设计， 在实现了高精度、 高分辨率和高灵敏度测量的同时， 可以提供全面的分析功能， 从而可省去校准步骤和开发外部分析软件的麻烦。

发掘AQ6375B的特长

AQ6375B具备研发和生产波长范围从电信波段到2.4μm的光器件所必须的功能。 没有哪款测量系统可以做到它这样， 既能实现高性能又能达到方便使用的目的。

• 波长范围： 1200~2400nm

• 6种波长分辨率设置： 50pm~2nm

• 超宽可测功率范围： -70dBm~+20dBm

• 波长精度： ±0.05nm

• 动态范围： 55dB

• 快速测量： 100nm跨度只需0.5s

• 水平刻度也可用波长数(cm-1)

• 12种内置分析功能将各类热门应用一网打尽

• 数据记录功能

• 平滑功能

• 净化功能

• 适用于高阶衍射光的内置截止滤波器

新特点

净化功能

AQ6375B拥有高分辨率和高灵敏度， 因此可以用它检测空气中是否存在水分子。 水汽可以在近红外光谱区域检测出来， 在该特殊区域实际被测设备的光谱特性可以被重叠或掩盖。

通过后面板的端口向单色镜不断输送纯净的净化气体氮气， AQ6375B可以降低水汽吸收影响， 提供比以往更高的可靠性和测量精度。

适用于高阶衍射光的内置截止滤波器

由于使用了衍射技术， 单色镜在某些情况下会产生高阶衍射光， 波长等于输入波长的整数倍。

利用内置滤波器将输入光截止到1150nm以下， 这样可极大降低测量时高阶衍射光的影响。 因此， 测量数据非常可靠， 并且可复制测试中的真实信号。

快速测量： 100nm跨度只需0.5s

灵敏度设为NORM_AUTO(-60dBm)。

与标准扫描模式相比，扫描速度至少可以提高两倍， 仅在标准灵敏度上牺牲2dB。

波长范围： 1200~2400nm

AQ6375B不但覆盖电信波长区域， 也覆盖SWIR区域， 用于环境检测和医疗应用。

超宽可测功率范围： -70dBm~+20dBm

适合测量不同应用领域使用的高功率源和低功率源。

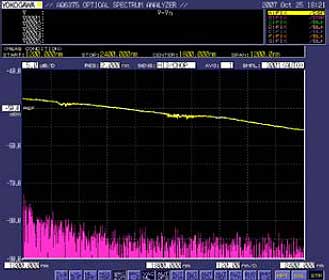

一个白色光源的光谱 (黄色)和AQ6375B的背景噪音(紫色)


波长精度： ±0.05nm

由于内置校准功能和波长参考源， 维护起来非常方便。

动态范围： 55dB

6种波长分辨率设置： 50pm~2nm

可以让用户根据DUT特性选择最佳值。

水平刻度也可用波长数(cm-1)

除了常用的波长(nm)和频率(THz)外， 还可用波长数(cm-1)。

内置校准源

环境温度变化、 振动和冲击将影响光谱分析仪等光学精密产品的测量精度。 为了让OSA可以一直提供精确的测量， YOKOGAWA OSA都配有校准专用光源。

校准过程是完全自动的， 只需两分钟即可完成。 它包括：

• 光轴对准调节功能： 可以自动对准单色镜的光路， 以确保功率精度。

• 波长校准功能： 通过参考源可以自动校准光谱分析仪，以确保波长精度。

自由空间光输入

光输入结构专为AQ6370系列而设计， 可以最有效地保证高耦合效率和测量可重复性， 并且无需保养。

自由空间光输入可以实现：

• 双重目的： 可同时处理单模光纤和多模光纤(高达800μm芯径)。 同时， 不会因为单模光纤和多模光纤不匹配引起过高的插入损耗。

• 多功能： 可同时连接/计算机和/A计算机连接器

• 无忧： 不会因为光纤耦合不准确而损坏内部光纤

• 免维护： 内部光纤不会弄脏
