YOKOGAWA CW500电能质量分析仪是一款使用电流钳的便携式现场功率测量仪器，适用于供电线路的功耗测量及电能质量分析。可捕捉短时间的功率故障，符合IEC 61000-4-30 Class S标准。

• 功率测量和记录

• 电能质量测量

• 用户支持

• 数据分析和创建报告

功率测量和记录

• 可同时测量3通道电压输入、4通道电流钳输入及2通道直流电压输入。

• 可显示电压、电流、功率、功率因数、相位角、相位超前电容以及直流电压输入等项目的瞬时值、平均值、最大/最小值。显示方式可选择数值列表或趋势图。

• 分别显示消耗和发生的有功功率、无功功率、视在功率的积分电量。

• 通过比较用电量和目标需求量，在仪器本体画面上可监测实际电力需求量。

用户支持

入门指南功能:

• 入门指南功能可确保测试前所进行的接线和仪器设置是安全可靠的。

• 可自动识别电流钳的类型。

矢量显示:

• 可显示电压和电流的相位差、电压与电流输入通道之间的数值。

• 确认接线是否合适。

电能质量测量

测量供电线路上的临时故障

• 电压骤升、电压骤降、电压中断、瞬时过电压、突入电流等供电线路上的临时故障现象会造成设备故障或损坏设备，CW500能以24μs的高速采样率将这类现象作为事件捕捉，并计算有效值。

• 事件数据包括故障类型、故障发生时间或故障结束时间、测量值以及所有通道的电压/电流波形，周期约为200ms。

• 测量方法遵循IEC 61000-4-30 Class S标准。

测量供电线路上的连续故障

谐波

• 测量并显示每相电压、电流、功率的谐波成分和总谐波，谐波次数最高可达50次。显示方式可选图表或列表。

波形

• 每通道的电压/电流波形最多可显示10或12个。

不平衡率

• 显示3相接线的电压不平衡率和电流不平衡率。

CW500Viewer(附带PC软件)

• 单击屏幕上的文件数据可自动创建图表和报告。

• 统一管理主机设置数据。

• 借助USB通信实现实时测量。

数据类型

• 功率数据、电能质量事件数据、主机设置数据、屏幕捕获数据。

存储卡和接口

• D卡、USB通信、蓝牙通信(仅限美国、加拿大和日本)。

功率测量

接线方式和输入通道: 3通道电压、4通道电流钳

1P2W （最多4系统), 1P3W （最多2系统), 3P3W 2current （最多2系统), 3P3W3电流, 3P4W

功率测量项目:

瞬时值、平均值、最大值和最小值:

电压、电流、功率(有功、无功、视在)、功率因数、相位角、频率、计算移相电容、直流电压值(2通道)。

积分值

• 消耗和产生的电量(有功、无功、视在)

• 需求量(最大需求时间的发生、当前需求量、 目标需求量)

记录周期:

1/2/5/10/15/20/30秒, 1/2/5/10/15/20/30分钟, 1 hour/2 小时

记录方法

手动,时间设置,周期设置

记录长度估值(2GB SD卡)

• 记录长度取决于电能质量事件的数量。

• 以上数值仅适用于附带的SD卡或专用SD卡。

 测量画面

• 列表显示、缩放显示(4或8div)、趋势图显示

• 电能积分显示

• 列表显示电力需求量

• 图表显示变换周期的用电需求量

• 图表显示整个记录的用电需求量

列表显示

一屏显示多个测量值，可以选择显示的项目和显示位置。

 缩放显示

 缩放显示可选择4div或8div。

 趋势图

 电压、电流、功率、功率因数、频率、相位超前电容、直流电压的趋势图。

 电能显示

 列表显示有功、无功、视在的消耗量和产生量。

用电需求测量

用电需求是指一段指定时间(通常是30分钟)的平均功率。 与供电单位协议，有条件地关注电费区间的最大平均功率值。此功能通过监测需求估量和最大需求量，将实际用电量维持在目标用电量之内。

列表显示需求量

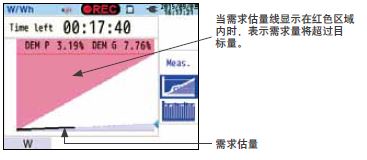

图表显示指定区间的变化

图表显示整个需求趋势

记录数据的分析和报告

 单击软件画面上需要的数据，可以分析和创建报告。

可以用趋势图分析电压、电流、功率、功率因数的平均值以及最大值和最小值。可以按白天、夜晚、工作日、休息日或按月创建报告。此外，还可将电能数据转换成原油值和CO2。

趋势分析图

报告样例

电能质量功能

电压骤升、骤降、中断、瞬时过电压或突入电流等短期供电故障，或者谐波失真、闪变等长期故障，可能会损坏或重置您的设备。

通过记录故障发生时间、故障结束时间以及波形，CW500可以识别各种短期故障。此外，还可数值输出故障的发生。可以通过谐波、闪变、波形以及确认三相测量的不平衡率，来分析长期故障。

所有数据都可以通过附带的软件编入报告。CW500遵循IEC 61000-4-30 Class S标准。

用户支持功能

 用户界面友好

入门指南和自动识别电流钳

快速入门指南介绍测量前的接线和量程设置内容，可确保设置的正确性。传感器识别功能可检测电流钳的类型，并根据类型设置最高量程。

开启向导

按“START/STOP”键

选择“Quick start guide”

将显示记录项目选项。

 接线

选择接线后，将显示合适的连接图。

根据连接图连接电压探头和电流钳。

 线检查/自我检查/自我识别

 将执行接线检查、自检，识别电流钳类型，并显示各项结果。

如果仪器显示NG，详情可用ENTER键进行确认。

 记录设置

 设置记录间隔时间和记录时间或区间。

 从测量电路供电

可以用通过电源适配器(另售)供电(240VAC以下)。

 注意: 欧盟地区不适用。

 漏电流测量

400A/m时，外部磁场影响小于等于0.002A。

横河专利技术使相邻供电线路(100A时)的磁场影响仅为30ppm。

下图是三相4线中性线的测量示例图。

多路测量

4系统负载测量

单相2线最多可测量4系统。

单相3线或三相3线最多可测量2系统。
