KIKUSUI PBZ系列智能型双极性电源 概要

PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。

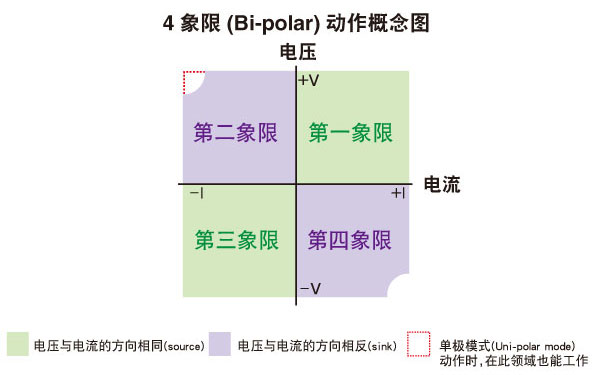

采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。通过4象限动作，实现了既能提供功率(source)，也能吸收功率(sink)，可以驱动电感性负载和电容性负载。同时，还内置信号发生器，可以自由地产生任意波形和设置时序控制?；贡赣械缭幢涠匝樗匦璧耐皆诵泄δ苡肜┱故涑龅缌鞯牟⒘诵泄δ堋?/span>

KIKUSUI PBZ系列智能型双极性电源 特长

• 同步运行功能
  使用多台PBZ采用时序控制时，使各台电源输出同步的功能。触发同步，时钟同步，触发/时钟共用同步功能。（最多可以实现5台同步功能）


• 并联运行功能
  扩展输出电流的功能。根据不同要求的电流值，采用并联方式来实现。采用2台并联运行组件选件,可以实现同样型号标配2台并联运行功能。要求3?5台的并联运行构成系统时, 请与我们接洽。


• 波形产生/时序控制功能
  可以简单自在的制作波形。除正弦波，方波，三角波以外，还备有16种波形元素，可以组成1024 steps的任意时序控制波形?？梢栽傧指髦指餮牟ㄐ文Ｊ?。

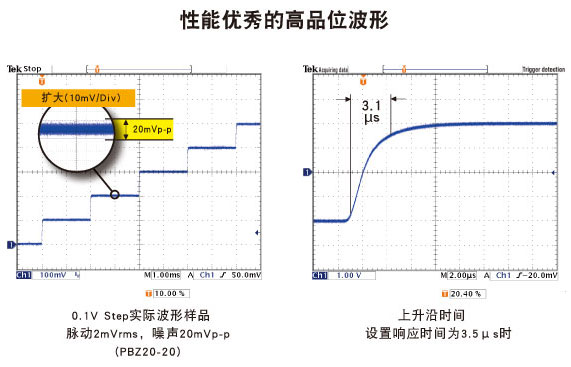

• 低脉动，低噪声（CV模式）
  实现脉动2mV/rms，噪声20mVp-p (PBZ20-20)
  *PBZ40-10 :实现脉动 4 mVrms, 噪声 20 mVp-p
  *PBZ60-6.7 :实现脉动 4 mVrms, 噪声 30 mVp-p
  *PBZ80-5 :实现脉动 4 mVrms, 噪声 30 mVp-p


• 双极(Bi-polar)/单极(Uni-polar)模式切换
  在双极模式(Bi-polar)时的吸收功率(sink)的最大值为：100W(PBZ20-20)，180W(PBZ40-10)，200W(PBZ60-6.7/PBZ80-5)
  在单极(Uni-polar)模式时，均为400W，不受动作领域的限制。


• 其他



• CV/CC选择

• 存储功能

• ?；すδ埽ü缪?过电流/过热/功率限制）

• FINE设置功能

• 锁键功能

• ?？馗胁?/p>

• 输出电压/电流监控

• 外部电压，电阻控制

• 外部信号输入

• 状态信号输出

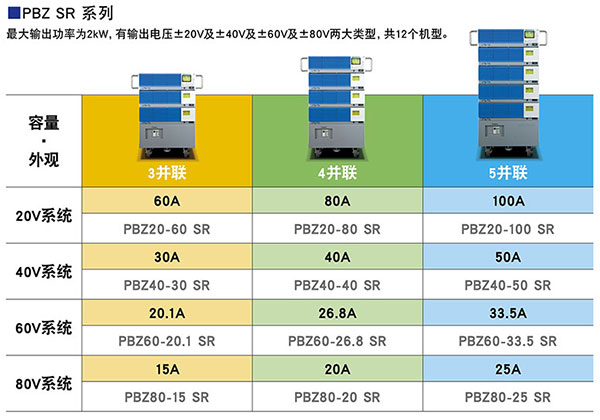

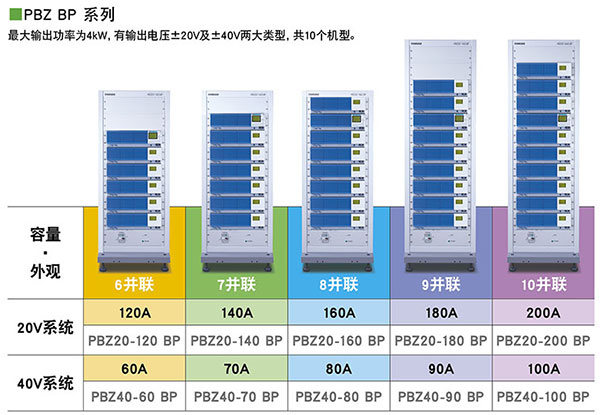

• 机架系统 (PBZ SR/BP 系列)
  PBZ SR/BP 系列是双极性方式的大容量直流稳压电源。它以智能型双极性电源PBZ 系列为基础，使用专用并联组装部件（多台并联）组装起来的、可对应大电流（最大±200A）需求的机型。通过4象限动作，实现了既能提供功率（source），也能吸收功率（sink），可以驱动电感性负载和电容性负载。同时， 还内置函数信号发生器， 可以自由地产生任意波形和设置时序控制。并且， 标准配备有LAN、USB、GPIB、RS232C通信接口。



KIKUSUI PBZ系列智能型双极性电源 阵容

>

KIKUSUI PBZ系列智能型双极性电源 选购件 (关联产品)

Wavy for PBZ
程控必备的软件
PBZ 系列用程控必备的软件

PK01-PBZ
并联运行组件（2台并联用）
PBZ系列并联运行组件（2台并联，对于桌面）

PK02-PBZ
并联运行组件（2台并联用）
PBZ系列并联运行组件（2台并联，EIA标准机架）

PK03-PBZ
并联运行组件（2台并联用）
PBZ系列并联运行组件（2台并联，JIS标准机架）

VS01
竖立架(带有轮子和扶手)

KRB3-TOS
支架
支架(英制尺寸)用 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), LZ1205W, PLZ-4W/4WH, PWR, PAT, PBZ, PCR1000WE, PCR2000WE, PCR3000WE2

KRB150-TOS
支架
支架(米制尺寸)用 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT, PBZ, PCR1000WE, PCR2000WE, PCR3000WE2
