应用:石油、化工厂、冶金、电力等氢气纯度在线测量

组件:FT-OH

特点与功能:

可靠,坚固的设计
低廉的安装费用
盘装接收器及控制器单元
通用型和防爆型外壳
精确的采样系统
快捷的响应速度
可靠的操作性能
安装简易
便利现场校准
产品简介:

FT-OH 热导式氢气纯度分析仪提供了对两相气体的高敏感和精确分析。当提供了建立稳定组份的背景气(如空气)或有大致相当热导的气体时,该分析仪可以标定成测量一个多组份混合气体中单一组份的含量。

其他:

电厂氢冷机组三范围气体纯度监测
主要包括:   FT-OH 热导分析仪
                     FT系列采样系统
                     4……20mA信号输出
  两个高限报警
    采样系统中的流量控制模块
    标定模块
    旁路模块
    压力调节器
    空气过滤器
测量范围:
    空气中CO2:  0……100%
    H2中的CO2:  0……100%
    空气中H2:   100……75%
制氢站氢气纯度测量
主要包括:  FT-OH 热导分析仪
                FT系列采样系统
                4……20mA信号输出
                一个低限报警
               采样系统中的流量控制模块
               标定模块
               旁路模块
               压力调节器
               空气过滤器
测量范围:
    氢气浓度80……100% (还有85……100%,90……100%,98……100%等范围选择)

技术参数:

测量部分(FT-OH):
精度:  2%
样气流量:
       100……2000ml/min
外壳尺寸:
     传感单元(防爆型)150mmx150mmx325mm
     约重: 8.5kg
     控制单元:72mmx144mmx385mm
     约重: 3kg
接口:
     样气进出口1/4"OD
     参比气进出口1/4"OD
     电源进口1/2"导线管(控制单元)
     传感单元电源进口(24V):1/2"NPT
外壳等级:
     防爆型传感单元:
     NEMA7,1级,1区,Group A,B,C,D,
     控制单元:NEMA 1
FT系列采样系统技术规格
粒度要求  229mb/m3
温    度  104 C
压    力    0.07到7kg/cm2
水蒸汽含量 干泡或露点不高于环境温度
通 用 工 程 要 求
参 考 气:   250到1000cc/min,仪表风级别(干净和干燥)
标 定 气:   CO2(100%)和H2(100%)    (推荐使用N2中含75%H2的储罐标定第三个量程)
尺    寸   52x76x115cm
重    量   约22.5kg

其他:

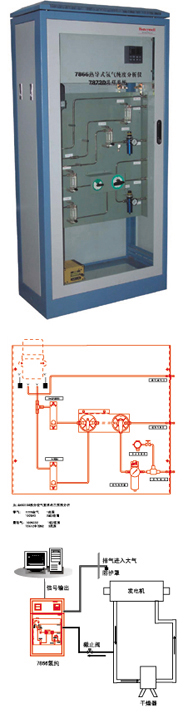

预选装配好的FT系列采样系统是为氢冷发电机应用而开发的。这个系统包括一个需单独订货的热导分析仪和一些其它需要的元件安装在一个钢盘上。
 采样系统包括:
 流量控制模块

 标定模块和旁路模块
 压力调节器
 空气过滤器
 所有元件为盘装,管线已连接。
