产品综述

3925系列电磁信号监测分析仪是针对电磁信号搜索、侦察、分析而设计的高性能宽带电磁信号检测设备，仪器整机以嵌入式计算机和并行DSP处理为核心，由具备通用性的软件和硬件功能模块组成，配置不同模块，可形成系列化产品。本系列产品具有高分辨率高速扫描检测、高灵敏度、低相噪、大动态范围、高精度等优异的技术性能，支持多窗口电磁频谱扫描检测、能量检测和告警、能量历史管理、信号时间和频率快照、注视状态信号多域分析、信号回放分析、通信信号调制识别等丰富的检测分析功能，可用于频谱监测、技术侦察、信息安全检测和通用信号测试等领域。

功能特点

• 高速高分辨率频谱扫描能力

• 高灵敏度、低相噪、宽频率范围的高性能接收特性

• 最大40MHz分析带宽

• 高效的能量检测与告警

• 信号全景多域分析

• 信号快照和回放分析

• 调制方式自动识别

• 便捷的操作特性

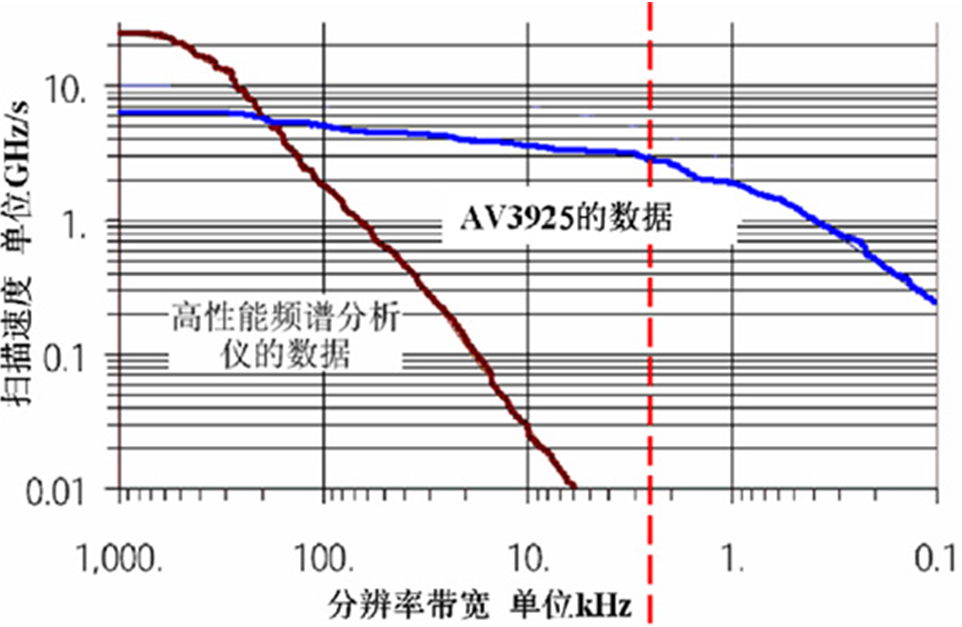

高速高分辨率频谱扫描能力

• 在2.2kHz的高频谱分辨率下，最快每秒可搜索3GHz频率范围。

• 扫描速度是传统频谱分析仪的上百倍。

• 提供9:1、4:1、2.6:1等多种分辨率带宽形状因子。

• 提供1Hz~1.5MHz的数十档频谱搜索分辨率。

• 提供100~67,000,000点的频谱数据输出，为用户建立频谱数据库提供数据源。

• 高速扫描和高分辨率特性，能最大限度地捕获低截获概率的未知信号。

高效的能量检测与告警特性

• 具有电平阈值、环境阈值、自动阈值和文件阈值等多种能量检测阈值。

• 具有高效能的能量检测，提供详尽的能量信息条目。

• 具有可灵活配置的自动告警特性。

• 支持能量历史和告警报表。

                                       能量检测                                                                  配置告警条件

高性能的接收特性

• 可覆盖至毫米波频段，支持50GHz全频段的信号搜索分析。

• 具有全频段高灵敏度接收特性。

• 载波1GHz、频偏10kHz时，相噪指标优于-115dBc/Hz。

• 全数字宽带中频设计，具有较高的刻度保真度和较小中频误差。

                                  优异的相噪性能                                                              高灵敏度

灵活的分析带宽

• 实时分析带宽可变。

• 实时分析带宽可达40MHz，方便用户进行宽带调制信号分析。

• 支持窄带话音信号的高灵敏度接收分析。

• 无缝捕获存储深度512MB(可扩展为2GB)。

• 根据带宽选择，无缝捕获时间可从1.28秒直至数小时。

信号全景多域分析

• 独立的多域分析工作模式。

• 覆盖至50GHz的定点调谐。

• 支持时域、频域和调制域的关联分析。

• 可灵活调节的分析参数设置。

                                                                          灵活的多域分析

信号快照和回放分析

• 支持频率和时间域快照。

• 支持基于标记快速激活快照。

• 具有完善的快照参数设置。

• 支持多种捕获数据文件存储格式。

• 支持信号文件的全景多域回放分析。

                                     时间快照                                                         基于中频全景的回放分析

调制方式自动识别

• 可识别的模拟信号：AM、FM、SSB、DSB。

• 可识别的数字信号：2ASK、4ASK、MSK、2FSK、4FSK、8FSK、16FSK、16QAM、32QAM、64QAM、128QAM、256QAM、BPSK、QPSK、8PSK、16PSK、OQPSK、PI/4QPSK。

• 可识别噪声和连续波信号。

• 支持对记录数据文件的样式识别。

• 可实现信号基本特征参数的提取。

便捷的操作特性

• 同时支持标准键盘鼠标操作以及传统仪器面板操作。

• 提供丰富的测试设置对话框和快捷按钮。

• 采用嵌入式计算机和Windows多任务操作系统，方便用户进行应用扩展和存储管理。

• 具有瀑布图、阈值能量图、告警窗口、能量检测窗口和频率列表窗口等全面的信号分析工具和图表。

• 全中文界面，8.4英寸高亮度、高分辨率液晶显示器，170度视角。

                                            灵活的窗口配置功能--频谱窗口中得快捷操作按钮
