产品综述

1764程控直流电源是在自动测试环境中提供偏置和对部件或最终产品提供激励的理想设备。其广泛应用于军用和民用测控系统、航空航天系统、船舶系统、工业检测与控制、集成电路测试、PC主板测试及其他领域的复杂测试系统。在产品研制、生产及测试过程中，该产品能提供稳定的输出及快速动态响单通道应速度，简化供电配置，缩短开发周期。该产品可替代进口仪器，满足各种加电测试需求。

1764程控直流电源共含有6种电源?？椋哂懈叽?50V，50A和300W的输出能力。经济型电源?？榭商峁┛杀喑痰牡缪购偷缌鳎约案髦植饬亢捅；ぬ匦?，适用于为被测件供电，或为自动测试系统和测试夹具控制提供电源，也可在研发中承担诸如直流偏置这类任务。低噪声高精度高性能自动量程电源模块，其电压/电流变化速度要比其它可编程电源快10到50倍。在观察被测件(DUT)的电压/电流瞬态变化事件时，内置高速测试扩展软件功能提供类似高分辨率示波器的采样和显示，可简化系统配置和提高测量精度。自动量程输出能力让这样的一台电源能顶几台传统电源用。

功能特点

l  高功率密度主机（1200W），多种电源?？榉奖阊∨?，单?？槭涑?00W。

l  适合于研发、设计验证和制造中的 ATE 系统。

l  尺寸?。?U 机箱空间中多达 4 路输出。

l  改进吞吐率的快命令处理时间。

l  恒压恒流输出功能。

l  串联并联输出功能。

l  远端补偿功能。

l  存储调用功能。

l  电压、电流测量功能。

l  过压过流等保护功能

l  外部触发同步控制功能。

l  电压、电流序列输出功能。

l  GPIB、LAN、USB接口功能。

本地/远地检测

        选用本地检测，电源的反馈取自输出连接器上的输出端子，这种方法忽略了负载线压降的损失，限制了电源的调整能力，负载引线越长、电阻越大，终端负载调整能力就越差，适用于对负载调整率要求不高的场合。选用远地检测，电源的反馈直接取自负载，电源电压的输出自动补偿负载引线的影响，使负载上的电压保持不变。

        本地检测和远地检测连接见示意图。

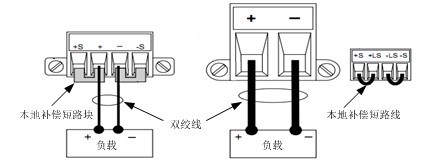

本地检测示意图

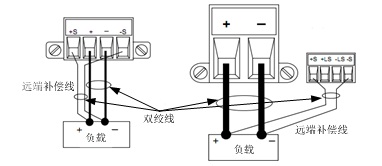

远地检测示意图

说明：

1）选用远地检测时，如果负载电压为额定值，?？槭导适涑龅缪箍赡芑岢銎渥畲笫涑龇段?，从而导致保护电路动作或者出现输出失调状态。

2）选用远地检测时，通过检测线在?？槭涑錾鲜叭〉脑肷跋旄涸氐髡?。为尽量减小噪声影响，应使用屏蔽双绞线将电源的检测线接到负载的电压检测端，屏蔽层的一端接至电源输出连接器的接地端子上，另一端悬空。(不要使用屏蔽层作为检测线！)

并联输出

        采用两台或多台?？椴⒘赏卣沟缌魇涑龇段АＯ峦枷允玖肆礁瞿？椴⒘牧臃椒?。并联输出时应尽量使每个模块输出功率相同！

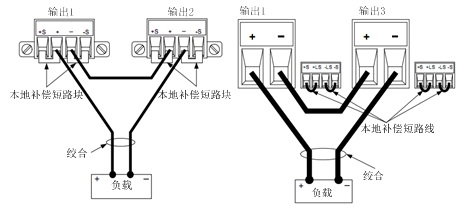

模块并联示意图

串联输出

        采用两台或多台模块串联可拓展电压输出范围。但应注意负载电流不应超过每台?？榈缌魇涑龇段?。下图显示了两个?？榇牧臃椒ā?/p>

?？榇疽馔?/p>

典型应用

航空航天DC/DC模块研发、测试

        卫星电源系统中的DC-DC?？槭歉涸鸾涑龅闹绷髂赶叩缪棺怀善渌燃兜闹绷鞯缪?，以满足不同设备的用电需求。目前，DC/DC变换器在卫星等航天工程项目电源系统设计中的使用已经非常普遍，其可以不受输入电压和负载波动的影响而提供稳定的输出电压。同时，DC/DC变换器在变换过程中使用了变压器进行电隔离，可以?；ふ鱿低趁馐芨衾牍收系挠跋?。

        DC/DC变换器以其体积小巧、性能卓越、使用方便等显著特点，在通信、网络和航空航天等军民用领域得到日益广泛的应用。在航空航天等军用高科技领域的科研和生产过程中，DC/DC变换器为各部分电子线路的正常运行提供供电电源，其质量稳定性影响到整个系统的可靠性，必须采用高精密的测试设备，对DC/DC变换器进行测试，才能保证系统对电源的高可靠性要求。

        为了保障飞船在轨飞行电力正常，在卫星通信的地面研究、测试和试验中提供程控模拟电源，对卫星以及相应通信设备进行不同供电状态进行模拟，从而测试出设备在供电或异常乃至各种供电状态下的通信工作情况，确保卫星通信在各种工作状态下的正常运行。卫星的通信是极其复杂且难以预料的，尤其是在供电发生变化或异常的情况下更需保障可靠性，卫星的可靠运行也在很大程度上取决于其供电的可靠性，只有模拟供电试验的更加完备才能保证其可靠性。

用于微波电子、导弹导航等产品的研发及测试

        微波器件包括微波振荡器、功率放大器、混频器、检波器等，通过电路设计，利用这些器件可组装成发射机、天线系统等，用于雷达、电子战系统和通讯系统等电子装备。

        在微波电子设备及器件的研发设计、真空电子专用设备等军用设备的研发设计中，为了保障军用设备供电正常，对其供电电源的测试和试验是十分重要的，以确保其在各种工作状态下的供电正常运行。因而需要程控直流电源类高端精密仪器进行科学有效的试验和测试。

        对导弹导航通信设备、空间防御通信装备进行不同供电状态模拟，从而测试出设备在供电或异常乃至各种供电状态下的通信工作情况，确保其通信在各种工作状态下正常运行。导弹导航通信、空间防御通信等是极其复杂且难以预料的，尤其是在供电发生变化或异常的情况下更需保障可靠性。使用1764程控直流电源，就能轻松应对这一挑战。
