产品综述

6591便携式太阳能电池测试仪主要用于户外太阳能电池阵列/组件伏安特性测试，能够方便、快速地测试太阳能电池阵列/组件在自然光照下的工作特性，可为太阳能电站设计、验收、维护提供测试保障，是电站建设单位、质检部门、生产厂家、科研单位等常用检测工具。本产品附带环境温度、电池板温度、辐照度等测试探头，能够全面记录测试的环境状态。测试仪主机采用便携式设计，具备防尘、防溅水功能，并采用高亮、阳光下可视彩色液晶，适应户外工作需求。主机内置用户熟悉的WINDOWS操作界面，测试结果直观明确，为用户提供良好的操作体验。

功能特点

    ●  主机与探头之间采用无线连接，提供最大100米的无线通信功能，使您的测试更便捷。

    ●  提供拥有专利技术的探头盒与温度探头安装支架，能够方便快速的将探头安装在电池板上。

    ●  高亮、阳光下可视彩色液晶显示，触摸屏加键盘操作；包含以太网、USB等外设接口，提供良好的操作体验；内置SD卡插槽，支持存储空间扩容。

    ●  采用WINDOWS图形系统，多国语言可选，贴心的菜单设计，让您能够迅速掌握仪器的各项功能。

    ●  户外低照度伏安特性测试，并提供STC测试条件修正。如果用户需要，可提供计量服务，出具计量证书。

    ●  内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转换比对提供参考，并为用户提供了全面的参数设置功能，方便用户手动添加测试修正模型。

    ●  内部具备高压隔离电源设计，为用户提供可靠的安全保障。宽电压测试范围，最大开路电压测试到1000V，并提供高达10kW的光伏阵列测试功能。

    ●  自动量程切换功能，带过压过流保护，并提供可设定的自动连续测试功能。

    ●  内置大容量可更换锂离子电池，为测试提供充足电力。

    ●  具备环境温度、电池板温度、太阳辐照度等环境监测功能，并提供用户可选的辐照度计量证书。

    ●  可测量参数： I-V曲线，P-V曲线，短路电流，开路电压，峰值功率，峰值功率点电压、电流，填充因子，转换效率，串联电阻，并联电阻，太阳电池温度，环境温度、辐照度。

便捷直观的曲线测试操作

高分辨率全局测试曲线显示，可选STC修正，可定制的自动连续测试功能。被测组件的伏安特性细节特征、环境信息和校准组件信息一目了然，并提供数据保存、读取与传输功能。

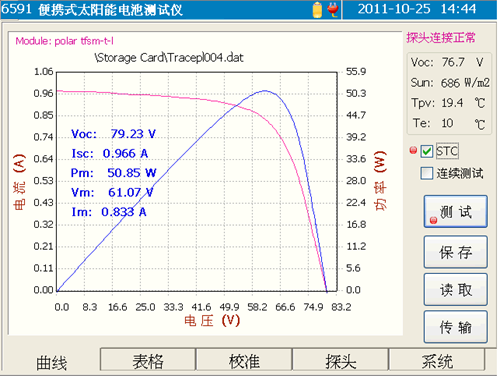

 曲线测试界面与进行STC修正后的曲线界面对比

表格方式测试数据对比

列表显示当前被测光伏阵列多组测试结果。测试结果已经折算至单个组件，并提供更多用户关心的参数，能直接与修正模型中的组件参数对比，明确反映被测组件的性能优劣。

表格显示界面

丰富的校准模型

      内置校准数据库，并允许用户设置校准模型。内置数据库提供了市售大多数组件生产商的组件校准参数模型，省去您设置复杂校准参数的烦恼。

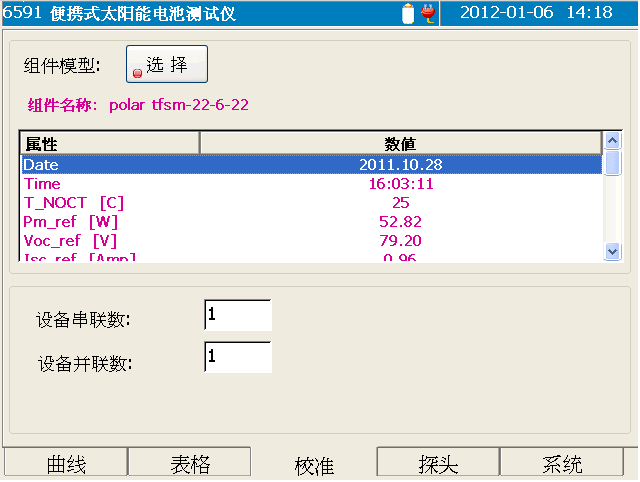

校准主界面

校准数据库选择与用户设置校准参数界面

灵活的辐照度与温度探头设置

环境参数获取方式灵活多样，提供了从探头获取数据或手动设置功能，并额外提供了脉冲式太阳模拟器光强测试功能。由于日常使用环境的变化，对探头的测试数据会产生一定影响，为用户贴心设计了修正系数设置。探头与主机的连接方式也有蓝牙与串口连线两种选择方式。

探头设置与通信设置界面

多种系统功能设置

系统界面提供了多国语言选择，目前提供了中文与英文两种语言界面。系统界面还提供了日期与时间设置功能，方便校时。另外提供了附带的短路电流测试功能，能够快速测试被测阵列的短路电流。电流自检作为保留功能，一般是出厂时对电流准确度检测用。模拟器闪光快速测试是本产品的一项独特功能，能够利用瞬态模拟器进行组件伏安特性测试。本界面还提供了系统软件升级功能，能够方便地通过USB盘进行系统升级。

系统界面
