一、EXTECH SDL470 简单介绍 ：

SDL470 型紫外线光强度计。SDL470 可测量 UVA 与UVC 光强及温度。该仪表在交付前均经过完善测试及校准，只要妥善使用，将会使您常年享受其可靠服务。

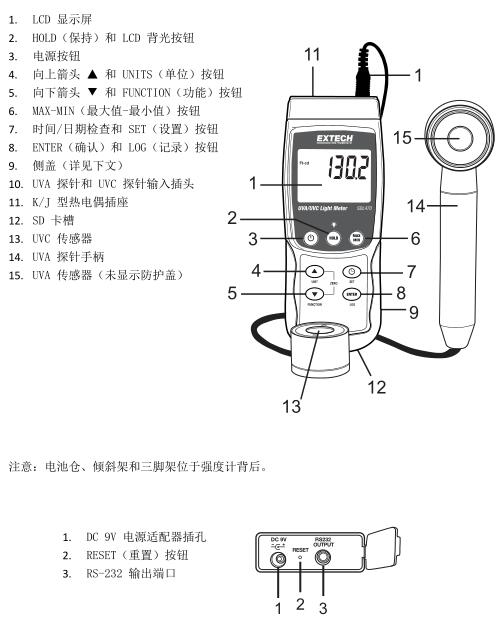

二、EXTECH SDL470 仪表图示 ：

三、EXTECH SDL470 规格特征 ：

显示屏  背光 LCD 尺寸：52 mm x 38 mm (2.0 x 1.5”)
测量  UV 光强、UVA 和 UVC   K 或 J 型热电偶温度计
UVA、UVC 选择  前面按钮
UV 光谱传感器   UVA (390 – 280nm), UVC (280 – 240nm)
UV 传感器  带余弦修正滤光片的专用光电传感器
UV 光强调零  按钮
数据存储/调用  记录最大和最小读数并调用
数据记录仪  自动  1 秒到 3600 秒采样率   手动  按下按钮（采样率设置为“0”）
内存 SD 卡  1G 到 16GB SD 卡（4GB 或更小容量的卡为最佳）
温度补偿  K/J 热电偶温度计的自动补偿
显示采样率  约 1 秒
数据输出  RS-232/USB PC 接口
工作温度  0o C 至 50 o C（32 o F 至 122 o F）
工作湿度  低于 85% RH
电源  碱性或碳锌 1.5V AA 电池 x 6或 9V AC 适配器
功耗  常规运行（不采用 SD 存储并关闭显示屏背光）：约 6.5mADC
采用 SD 卡存储但关闭显示屏背光：约 30mA DC
采用 LCD 背光，耗电量增加约 16mA DC
重量  仪表：351g (11.3 oz.)；UVA 探针：100g (3.2 oz.)；UVC
探针：103g (3.3 oz.)
尺寸  仪表：177 x 68 x 45mm (7.0 x 2.7 x 1.8”)
       UVA 探针头：45 mm 直径 x 32 mm (1.8 dia. x 1.3”)
       UVA 探针手柄：125 x 24 mm 直径 (5.0 x 0.9” dia.)
       UVC 探针：38mm 直径 x 25 mm (1.5 dia. x 1.0”)
包含的配件  使用手册、UVA 光强传感器、UVC 光强传感器、硬壳便携包、AC 与 DC 9V 电源适配器、电池与用户指南
同一仪表测量 UVA 与 UVC 光强
长波 365 nm 紫外辐照强度测量 (UVA)
专业 UVA 强度计，用于测量来自紫外光（不可见光）的 UVA 辐射
短波 254 nm 紫外辐照强度测量 (UVC)
专业 UVC 强度计，可测量 UVC 光源的 UVC 辐照强度
两个量程：2000 μW/cm2，20 mW/cm2
强度计包含两个探针：UVA 探针和 UVC 探针
带余弦修正滤光片的 UV 传感器
UV 调零功能
应用包括：监控焊接设备、紫外线杀菌、制版印刷、光化学匹配、UV EPROM 擦除器、光阻曝光、油墨固化、粘合剂和涂料产生的蓝光辐射
微处理器电路提供高可靠性和持久性
使用单独的 UV 光探针，用户可选择最佳位置测量 UV 光强
K 型和 J 型热电偶温度计 (探头可选)
SD 实时记忆卡数据记录仪，内置日历时钟，实时记录数据，
取样时间（速率）范围可在 1 秒到 3600 秒之间选定
手动记录数据（设置采样率为 0）
简单创新的操作，无须设置 PC。只需使用 SD 卡便可将强度计中的数据转移到 PC中
SD 卡容量：1 GB 至 16 GB。
LCD 采用绿色背光，易于读取
自动关闭或手动关闭时强度计可设置为缺省状态
包括数据保持、记录 MAX 和 MIN 读数
由 AA (1.5 V) x 6 节电池或 DC 9V 适配器供电
RS232/USB PC 计算机接口

四、EXTECH SDL470 操作说明 ：

功能/测量选择
? 长按电源按钮至少 2 秒，开启/关闭强度计。
? 如果首次开启强度计或更换电池后，强度计可能会显示 SET DATE（设置日期）消息，用于提醒用户设置日期和时间（查看“设置模式”章节中有关设置时间和日期的信息）。
? 长按功能按钮可滚动显示三个测量选项（UVA 灯、UVC 灯或 K/J 型温度计）。UVA 光强显示图标为“A”，UVC 光强显示为“C”，K/J 温度计显示为“tP”。
UVA 光强度计
? 将 UVA 探针插头插入探针输入插座。
? 长按电源按钮至少 2 秒，开启强度计。
? 根据上述“功能/测量选择”章节的说明选择 UVA 光强度计。
? 显示屏将显示测量单位为 μW/cm^2。
? 然后便可用强度计进行 UVA 光强测量。
? 握住传感器手柄，将 UVA 传感器朝向 UVA 光源。
? 显示屏将显示测量读数。
UVC 光强度计
? 将 UVC 探针插头插入探针输入插座。
? 长按电源按钮至少 2 秒，开启强度计。
? 根据上述“功能/测量选择”章节的说明选择 UVC 光强度计。
? 显示屏将显示测量单位为 μW/cm^2。
? 然后便可用强度计进行 UVC 光强测量。
? 握住传感器，将 UVC 传感器朝向 UVC 光源。
? 显示屏将显示测量读数。
LCD 背光
? 长按 HOLD/Backlight（保持/背光）按钮 2 秒，以打开/关闭 LCD 背光。
零位调整
? 盖与?；じ堑拇衅?。
? 如果强度计显示屏读数不为零，须同时长按向上和向下箭头至少 3 秒。
? 显示屏读数将自动跳至零。
? 移除传感器封盖以开始测量。
