| 扭矩检测方式 | MT-8*M** : 电磁齿轮相位差方式 |
|---|---|
| 轴承方式 | 滚珠轴承方式 |
| 扭矩测量精度 | ±0.2%/满量程 |
| 电机电源 | 不包含电机用电源 |
| 选配标识码 |
|
| 选配件 | １：现场确认用简易校准器 MT-0100系列 |
| 绝缘阻抗 | 10 MΩ以上（额定电压DC 500 V） |
| 耐电压 | AC 1500 V 1分钟 |
| 温湿度范围 | 使用温度範囲 ＋0 ～ ＋40 ℃ |
| 环境高度等 | 污染度2 设置范畴2 室内使用 最大高度 2000 m（TH系列型） 最大高度 1000 m（MD/SS系列型） |
| 适合規格 | RoHS対応、CE適合、FCC適合 |

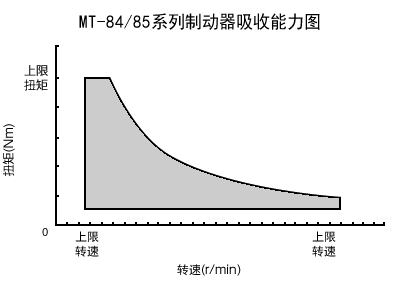

| 负载能力 | 下图灰色区域内为可使用范围 |

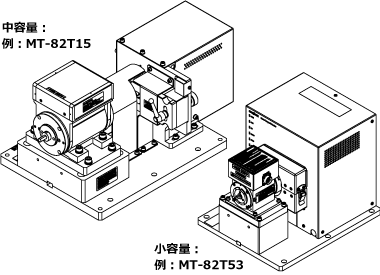

MT-82 M/T 扭矩脉动、扭矩磁槽效应传感器
传此感器最适合于测量电机励磁时产生的扭矩脉动，以及电机无励磁时存在的磁槽效应扭矩。
MT-82M**在测量时，控制在0.5 ～ 5 r/min的转速间进行测量。
除去部分型号MT-82T**在测量时，控制在2 ～ 15 r/min的转速间进行测量。
| 测量项目 | 扭矩，转速，转动角度*，电流*，电压* （*：选配功能） |
|---|---|
| 重量 | 根据型号有所不同 |
＊有可能存在共振的影响，以及装置构成引起的变动成分的影响。 详细内容可事先沟通确认。
| 系列 | 识别码 | 扭矩 (N?m) | 负载装置 (W) | 转速范围 | 扭矩测量精度 (%/FS) |
| TH系列采用高性能型 MT-6400B系列后继型号 | 84T22 | 0.02 | 5 | 100 ～ 9,000 | ±0.2 |
|---|---|---|---|---|---|
| 84T52 | 0.05 | 8 | 100 ～ 11,000 | ±0.2 | |
| 84T13 | 0.1 | 12 | 100 ～ 20,000 | ±0.2 | |
| 84T23 | 0.2 | 23 | 100 ～ 15,000 | ±0.2 | |
| 84T53 | 0.5 | 75 | 100 ～ 12,000 | ±0.2 | |
| 84T14 | 1 | 75 | 100 ～ 12,000 | ±0.2 | |
| 84T24 | 2 | 160 | 100 ～ 10,000 | ±0.1 | |
| 84T54 | 5 | 200 | 100 ～ 10,000 | ±0.1 | |
| 84T15 | 10 | 350 | 100 ～ 7,000 | ±0.1 | |
| 84T25 | 20 | 600 | 100 ～ 7,000 | ±0.1 | |
| MD/SS系列采用标准性能型 MT-6400B系列后继型号 | 84M22 | 0.02 | 5 | 100 ～ 20,000 | ±0.2 |
| 84M52 | 0.05 | 8 | 100 ～ 20,000 | ±0.2 | |
| 84M13 | 0.1 | 12 | 100 ～ 20,000 | ±0.2 | |
| 84M23 | 0.2 | 23 | 100 ～ 15,000 | ±0.2 | |
| 84M53 | 0.5 | 75 | 100 ～ 12,000 | ±0.2 | |
| 84M14 | 1 | 75 | 100 ～ 12,000 | ±0.2 | |
| 84M24 | 2 | 160 | 100 ～ 10,000 | ±0.2 | |
| 84M54 | 5 | 200 | 100 ～ 10,000 | ±0.2 | |
| 84M15 | 10 | 350 | 100 ～ 7,000 | ±0.2 | |
| 84M25 | 20 | 600 | 100 ～ 7,000 | ±0.2 |
※ 负载存有空载扭矩，因此不能对应无负载状态测量。
MT-85 M/T 磁粉制动型传感器
适合于大功率、低转速等装有齿轮电机的测量
与TS-7700B组合能自动测量电机的扭矩、转速特性
| 测量项目 | 扭矩，转速，电流*，电压* （*：选配功能） |
|---|---|
| 重量 | 根据型号有所不同 |
＊负载存有空载扭矩，因此不能对应无负载状态测量。
大容量传感器可通过特制对应。
有可能存在共振的影响，以及装置构成引起的变动成分的影响。
详细内容可事先沟通确认。
| 型号 | 识别码 | 扭矩 (N?m) | 负载装置 (W) | 转速范围 | 扭矩测量精度 (%/FS) |
| TH系列采用高性能型 MT-6500B系列后继型号 | 85T14 | 1 | 20 | 5 ～ 1,800 | ±0.1 |
|---|---|---|---|---|---|
| 85T24 | 2 | 50 | 5 ～ 1,800 | ±0.1 | |
| 85T54 | 5 | 130 | 5 ～ 1,800 | ±0.1 | |
| 85T15 | 10 | 320 | 5 ～ 1,800 | ±0.1 | |
| 85T25 | 20 | 450 | 5 ～ 1,800 | ±0.1 | |
| MD/SS系列采用标准性能型 MT-6500B系列后继型号 | 85M14 | 1 | 20 | 5 ～ 1,800 | ±0.2 |
| 85M24 | 2 | 50 | 5 ～ 1,800 | ±0.2 | |
| 85M54 | 5 | 130 | 5 ～ 1,800 | ±0.2 | |
| 85M15 | 10 | 320 | 5 ～ 1,800 | ±0.2 | |
| 85M25 | 20 | 450 | 5 ～ 1,800 | ±0.2 |
