DPI705E-IS危险区压力指示仪特点

?48 个压力量程从±1.69 psi至20000 psi压力范围± 2.5 kPa 到 140 MPa（ 25 mbar 到 1,400 bar）

?0.05%满标度精度
?在 -10°C 到 +50°C 的温度范围内，1 年的总不确定度优于量程的 0.05%

?积分校准记录，完整校准记录，带校准到期倒计时提示

?坚固的手持式设计，带背光高对比度显示屏

?泄漏测试、迁移、最大/最小值和滤波

?可提供危险区（本质安全）版本

?可选远程即插即用的压力和温度 (RTD) 传感器

?可选气动和液压手泵

?危险区域（IS）版本可用

DPI705E-IS提高测试效率

? 开机即用。无需预热时间。
? 19 种压力测量单位（见下方）
? 1、3 或 5 分钟泄漏测试
? 耐冲击，密封等级达 IP54
? 带背光的大型数字高对比度 LCD 显示屏
? 带皮带的可选便携包
? 可选磁性/环形吊带
? 电池寿命长
? 一体式桌面支架和挂钩

    特殊特性
压力单位
mbar、bar、Pa、hPa、Pa、MPa、psi、lb/ft2、kgf/cm2、kgf/m2、mmHg(0°C)、mHg(0°C)、inHg 0、mmH2O、cmH2O、mH2O、inH2O (4 °C, 20°C)、ftH2O (4°C, 20°C)

DPI705E-IS危险区压力指示仪校准证书

? 标准版本上的压力单位为 bar、psi 和 kPa
? 可选 UKAS 许可校准

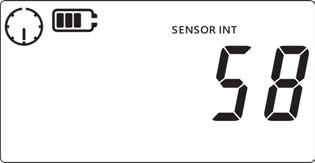

DPI705E-IS危险区压力指示仪泄漏测试

    通过记录压力随时间的变化来确定系统是否存在泄漏。泄漏测试也可以配合 RTD 传感器使用，记录温度随时间的变化。
用户可定义 1、3 或 5 分钟泄露测试。

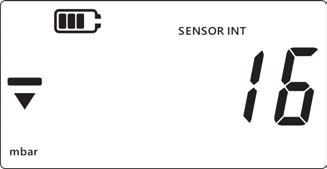

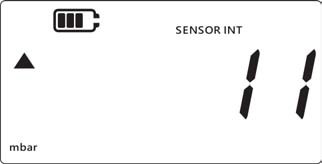

最大值/最小值

在峰值保持模式下获取最大和最小读数。

清零
将显示压力值置零（/  表压和差压传感器）

    迁移
0 到 100% FS 临时偏移功能，从后续测量中减去当前读数。

    滤波
数字滤波功能，每次显示值为最后10个测量值的滚动平均值 提供更稳定的低噪音测量读数。

    报警
用户可调整；提供带视觉提示（钟形图标、压力读数和背光灯闪烁）的高压和低压报警，并发出持续 60 秒的警示音。

    校准
DPI705E-IS系列配合可选的气动或液压手泵使用，提供简单、低成本的校准解决方案。

    电池
? 4xAA 碱性/镍铬/镍氢电池
? 节能设计，每周六天，每天使用 8 小时，一组电池可使用一年。

    显示器
16mm LCD，带±99999 读数

    防爆认证
? ATEX、IECEx、NEPSi、ECASEx（订购代码 ‘H1‘）
? INMETRO（订购代码 ‘H2‘）
? IS I 类，A、B、C 和 D 组，T4 Ex ia；I 类，0 区，AEx/Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) 符合 CSA 标准
157-92，UL 913 (7th Ed.)，CAN/CSA-C22.2 No.
60079-0:2018，CAN/CSA-C22.2 No. 60079-11:2012， ANSI/UL 60079-0:2018和ANSI/UL 60079-11:2012。
? Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) 符合 ATEX IEC 60079-0:2017和EN 60079-11:2011

DPI705E-IS危险区压力指示仪压力范围

    内部和外部传感器的压力接口为：
? 25 mbar-200 bar (10 inH2O-3000 psi/2.5 kPa-20 MPa)：G1/8 BSP 内螺纹
? 差压量程的低压端口：Legris 4 mm 塑料管快插接头
? ≥350 bar (5000 psi/35 MPa)：Autoclave 9/16x18 UNF 外螺纹

DPI705E-IS内部压力传感器

DPI705E-IS包括内部绝压、表压/差压传感器。量程范围见下表：注：不得在在差压指示仪的负端口上施加超过 1 bar (16PSI) 的绝对压力。

PM700E外部远程压力传感器

一个 DPI705E-IS可以与任何一个的远程传感器配合使用，因为所有传感器的校准数据都保存在传感器内部，并配备2.9 米长的电缆。
量程范围见下表：

精度水平

    总不确定度包括传感器精度以及1 年稳定性

1-标准精度±0.1% FS NLH&R 全温精度，包括非线性、迟滞和重复性。

2-高精度±0.05% FS NLH&R 全温精度，包括非线性、迟滞和重复性。

DPI705E-IS危险区压力指示仪准确度规格

注：NLH&R 非线性度、迟滞和重复性。

负向校验选项
? 低于（含）2MPa以下的表压量程可以选择负向校验选项
? 低于100kPa以下的表压量程的负向校验为量程的负值比如-20kPa的负向校验量程为-20kPa
? 100kPa以上量程的负向校验量程为-100kPa

DPI705E-IS一般规格

介质兼容性

    与不锈钢和哈氏合金兼容的液体均可使用。这是为了避免介质泄漏时，保证压力传感器的完整性。
可选远程 RTD 温度接口/探头
即插即用温度测量功能，以电阻值或温度单位显示。
用户可以通过选择下面的两种类型温度插头来实现客户自己的
RTD温度传感器与DPI 705E的连接：

P/N RTD-INTERFACE-485 P/N RTD-INTERFACE -IS
接口尺寸为M12的快速连接
安全区域使用接口
危险区域使用接口
客户也可以选择我们的原厂长度为15cm的A级PT100探头。安全区域P/N RTD-PROBE-485，危险区域P/N RTD-PROBE-IS
