Elcometer 506 是轻巧，携带方便和易于使用的附着力测试仪,可提供模拟或数字附着力测试仪.适用于无论是在现场或在实验室测量拉拔式附着力的涂层为50MPa（7250psi）。
Elcometer506的设计在旋转手摇柄时, 可以确保在整个范围内，轻松均匀的施加压力,确保可重复的结果，精确度为±1％。
Elcometer 506 快速连接14.2、20和50mm直径的锻模连接件和多样附件,允许涂层附着力测试在平面，曲面，厚和薄基体 – 包括金属，木材，混凝土和其他纤维材料。

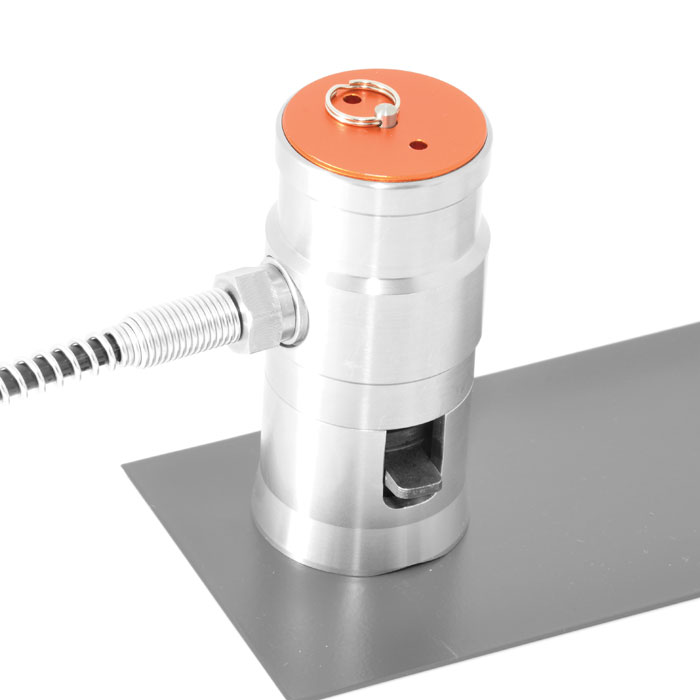

Elcometer506的测试头（制动器）已被设计成小型，符合人体工程学和携带方便 -是单手测试涂层的附着力，即使是在笨拙或密闭空间的理想选择。
垂直表面上的安全测试也被考虑在内。使用磁性拉线夹附件,制动器可保持牢固-防止意外损坏周边地区。
 |  |  |

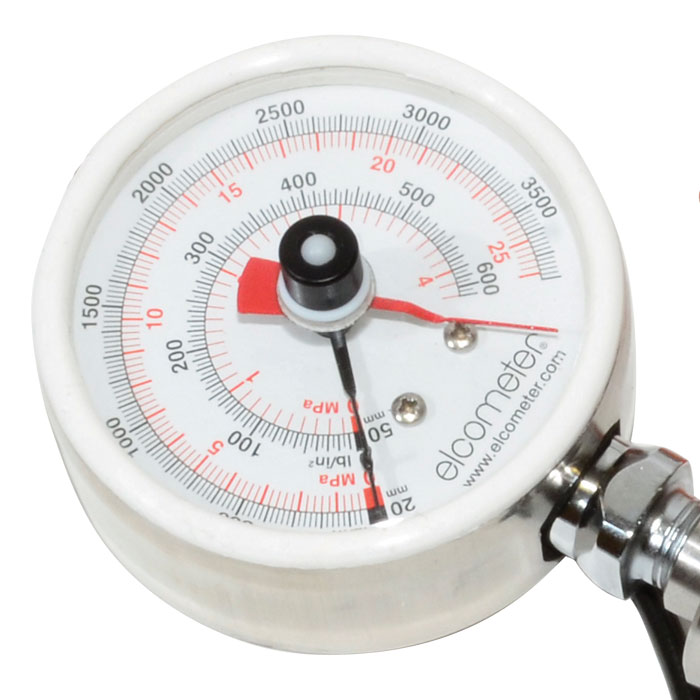

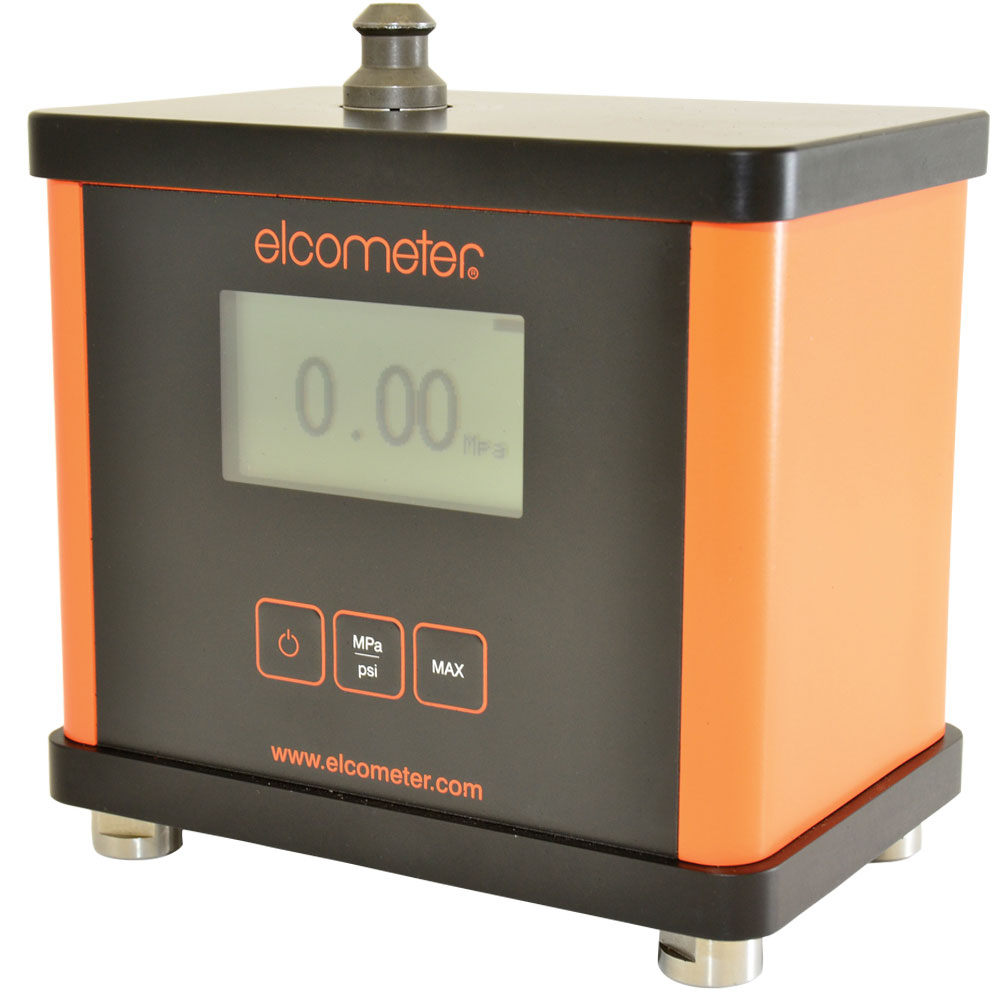

| 数字式和模拟仪器，用于艰苦和危险环境中 | 制动器裙套，适用于平面或曲面上 各种 基体厚度和粘合力 | 制动器高度低，可进入限定区域。垂直表 面测试过程中，安全带夹有助于防止意外 破坏周边区域 |
功能强大
? 适用于金属、木材、混凝土和其他基体
? 坚固、轻巧—非常适合频繁检测
? 平稳施加的负荷，高达50MPa（7250psi）
灵活
? 易于使用的手持式设计
? 非常适合实验室和现场使用
? 14.2、20和50mm（0.56、0.76和1.96”）直径的可重复使用的锻模
? 在小的、弯曲或平面上测量
读数准确
? 测量范围高达50MPa（7250 psi），精度为全部刻度范围的±1%
耐用
? 密封型、重型，耐冲击
? 防尘防水等级，相当于IP65
? 适用于极端环境
低粘合力基体的涂层检测
在低粘合力基体上检测涂层时，比如混凝土、木材或其他纤维材料，锻模的表面面积需较大，以提高精度、可重复性和再现性。
Elcometer 506混凝土附着力测试仪作为套装或随单个50mm附件（支撑环、锻模、割刀）一起供应，此类附件可加入Elcometer 506仪器中。
| 如何防止脱胶脱落和内聚脱落 | |
| 锻模位置正确 | |
 | 锻模和制动器
涂层
基体 |
| 锻模位置不正确 | |
 | 锻模和制动器
涂层
基体 |
| 表面和锻模预处理 1. 选择平坦的测试区，测试区需足够大以放置附着力测试仪。 2. 研磨锻模和表面，清除表面的灰尘—尽量降低“粘合”失败风险。 紧固锻模 3. 正确混合粘合剂，在整个锻模面上均匀涂抹粘合膜。 4. 测试标准要求，需垂直测试面拉拔锻模。因此，锻模需附着在预处理的测试平面上（参见以下图片）。给锻模均匀施加压力，确保锻模面平行于测试面。 5. 从锻模周围去除多余的粘合剂，使其完全固化。固化过程中，在垂直表面上附着锻模时，需使用测试带。 6. 需要时，锻模完全固化后，使用提供的锻模割刀在锻模周围划破涂层。 7. 连接制动器到锻模上，开始测试。 评估附着力测试 拉拔测试若有效，涂层需至少覆盖50%的锻模面。如果仪器出现故障，锻模上没有涂层，或涂层仅覆盖少于50%的锻模面，拉拔测试无效，应重新测试。 当每层涂层均已脱落，锻模和测试面板上留有相同的涂层，称为‘粘合破坏’。 当涂层与另一层涂层的界面处脱落（锻模上留有一层涂层，基体上留有另一层涂层），或基体上的涂层已脱落（锻模上留有涂层，基体无涂层），会出现“脱胶”。 注: 如果胶水脱落值高于指定值，可报告附着力已超出了单次测试的规定值。 | |
技术规格
* 50mm（2”）锻模以4个装供应。
# 使用带14.2mm（0.56”）锻模的模拟仪器时，20mm锻模刻度读数乘以2。
附件

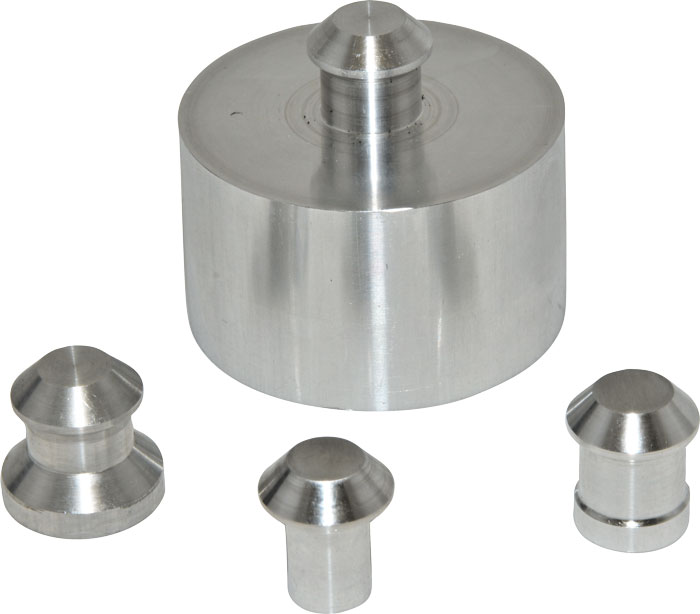

| 锻模 | 锻模直径 | 10个装* | 100个装 |
| | 14.2mm (0.56”) | T9990014AL-10 | T9990014AL-100 |
| 20mm (0.76”) | T9990020AL-10 | T9990020AL-100 | |
| 50mm (1.96”) | T9990050AL-4 | – | |
| 锻模套装 | 锻模直径 | 标准裙套 | 薄基体裙套 |
 | 14.2mm (0.56”) | T999101420S | T9990014T |
| 20mm (0.76”) | T999101420S | T9990020T | |
| 50mm (1.96”) | T9990050S | – | |
| 附着力验证装置 | 产品描述 | 部件编号 | |
 | Elcometer AVU 附着力验证装置 | T99923924 | |
| Elcometer AVU 附着力验证装置 – 带证书 | T99923924C | ||

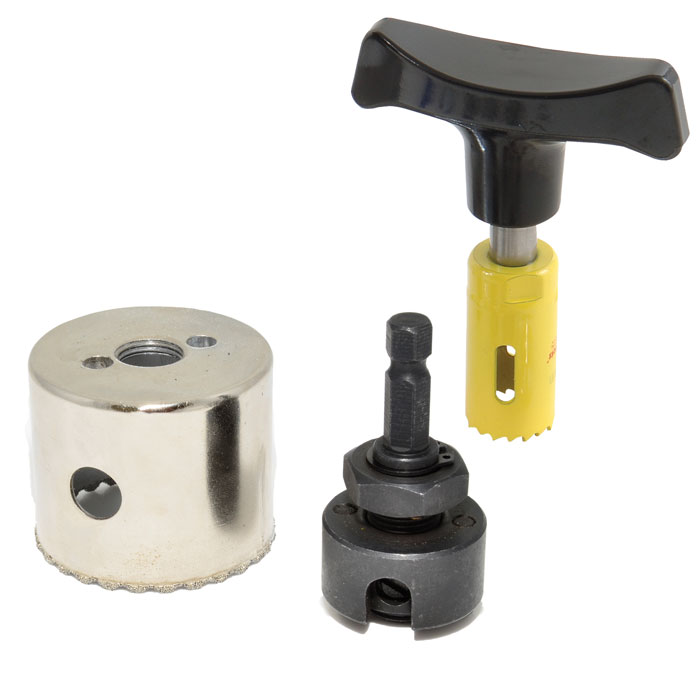

| 锻模切割器 | 产品描述 | Dolly Cutter Handle | Dolly Cutter |
 | 14.2mm (0.56”) | T9991420H | T9990014CT |
| 20mm (0.76”) | T9991420H | T9990020CT | |
| 50mm (1.96”) | T9990050H | T9990050CT | |
| 磁性拉线夹 | 产品描述 | 部件编号 | |
 | 磁性锚定夹，垂直表面测试过程中，用于紧固制动器 | T99923797 | |
| 胶 | 产品描述 | 部件编号 | |
 | Araldite标准两部分环氧粘合剂，2 x 15ml软管 | T99912906 | |
| 锻模清洁加热钳 | 产品描述 | 部件编号 | |
| 锻模清洁加热钳 – 欧盟220V/240V英国 | T99923147 | ||
| 锻模清洁加热钳-美国110V | T99923103 | ||
| 部件编号 | 产品描述 | 证书 | |
| F506-20A | Elcometer 506模拟附着力测试仪套件；20mm | ? | |
| F506-20AC | Elcometer 506模拟附着力测试仪套件；20mm—带证书 | ο | |
| F506-20D | Elcometer 506数字式附着力测试仪套件；20mm | ? | |
| F506-20DC | Elcometer 506数字式附着力测试仪套件；20mm—带证书 | ο | |
| F506-50A | Elcometer 506模拟附着力测试仪套件；50mm | ? | |
| F506-50AC | Elcometer 506模拟附着力测试仪套件；50mm—带证书 | ο | |
| F506-50D | Elcometer 506数字式附着力测试仪套件；50mm | ? | |
| F506-50DC | Elcometer 506数字式附着力测试仪套件；50mm—带证书 | ο | |
| 点击上述“附件”选项的锻模和附件完整列表。 | |||
| 精确度 | 量程的±1% | ||
| 压力等级 | 26 MPa (3800 psi) | ||
| 14.2mm(0.56”)锻模 | 20mm(0.76”)锻模 | 50mm(1.96”)锻模 | |
| 工作范围 | 4至50MPa（600至7200psi） | 2至25MPa (300至3600psi) | 0.3至4MPa (50至580psi) |
| 刻度分辨率 | 模拟：0.1MPa (10psi) 数字式：0.01MPa(1psi) | 模拟: 0.1 MPa (10 psi) 数字式: 0.01 MPa (1 psi) | 模拟: 0.05 MPa (5 psi) 数字式:0.1 MPa (1 psi) |
| 仪器长度 | 290mm (11.5”) | 290mm (11.5”) | 290mm (11.5”) |
| 制动器高度 （配有支撑环） | 85mm (3.4”) | 85mm (3.4”) | 110mm (4.3”) |
| 仪器重量 | 1.8kg (4lb) | 1.8kg (4lb) | 2.0kg (4.4lb) |
| 套件重量 | 4kg (8.8lb) | 4kg (8.8lb) | 5.2kg (11.5lb) |
| 电池类型 | 2节LR6(AA)碱性干电池（仅限于数字式）电池寿命：2000个小时 | ||
| 包装清单: | |||
| 20mm套件 | 带20mm锻模（x10）的Elcometer 506附着力测试仪、20mm锻模标准支撑环、20mm锻模割刀手柄、20mm锻模割刀、Araldite标准两部分环氧粘合剂（2 x 15ml软管）、研磨垫、提箱、2节 LR6（AA）电池（仅限于数字式）、检测证书和操作手册。 | ||
| 50mm套件 | 带50mm锻模（x6）的Elcometer 506附着力测试仪、50mm锻模标准支撑环、50mm锻模刀杆、50mm锻模割刀、Araldite标准两部分环氧粘合剂（2 x 15ml软管）、研磨垫、提箱、2 x LR6（AA）电池（仅限于数字式）、检测证书和操作手册。 | ||
标准:
ASTM D4541, ASTM D7234, AS/NZS 1580.408.5, BS 1881-207, DIN 1048-2, EN 12636, EN 13144, EN 1542, EN 24624,
ISO 16276-1, ISO 4624, NF T30-606, NF T30-062
● 标配带检测证书。
○ 作为标准提供证书 。
